Строительство модульной котельной в теплоизоляции. Пример комплектации котельной с помощью модульной системы MSYSTEMS

Дано: два котла общей мощностью 310 кВт, которые снабжают теплом следующие отопительные контуры:

1. контур ГВС –75 кВт

2. Подогрев бассейна – 35 кВт

3. радиаторное отопление – 80 кВт

4. Система вентиляции – 120 кВт

Методика подбора:

Выбираем гидравлическую стрелку:

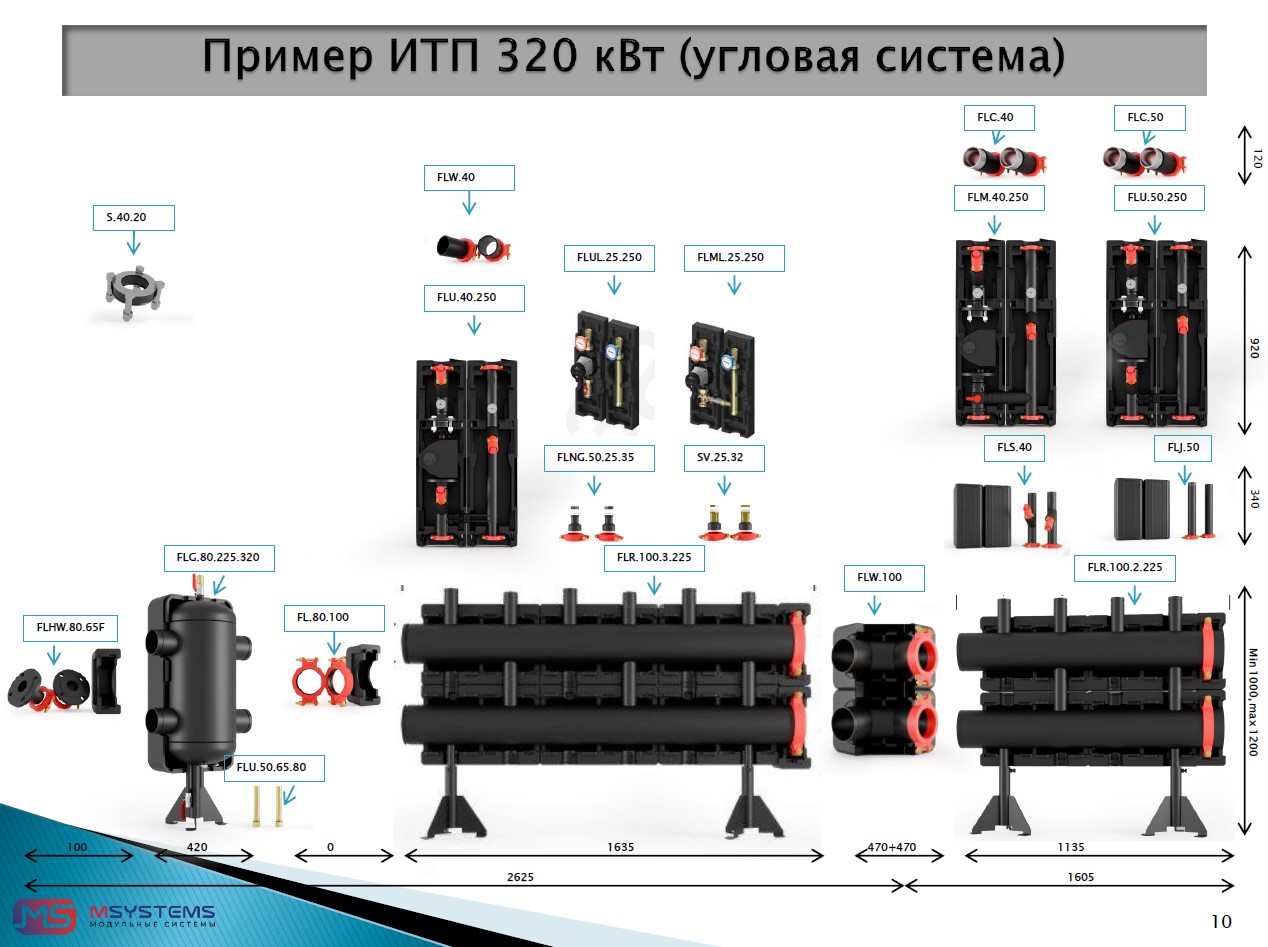

Если суммарная мощность источника тепловой энергии составляет 310 кВт, то исходя из таблицы на стр. 7 каталога выбираем гидравлическую стрелку (320 кВт FLG.80.225.320) для улавливания металлических частиц выбираем магнитный уловитель на стр.7 каталога (FLU.50.65.80)

Для подключения гидравлической стрелки к источнику теплоснабжения выбираем комплект переходников на стр. 23 каталога (FLHW.80.65F).

Выбираем распределительную гребенку:

Количество контуров равно четырем, исходя из таблицы на стр. 10 каталога имеем
(320 кВт FLR.100.2.225 -2шт).

Для поворота системы выбираем комплект углового соединения на стр. 11 каталога (FLW.100)

Обращаем внимание, что гидравлическая стрелка и гребенка (на 320 кВт) имеют различное значение Ду! Для их состыковки необходимо учесть комплект соединений на стр. 11 каталога (FL.80.100).

Выбираем насосную группу:

• Для организации контура ГВС на 70 кВт необходима насосная группа без функции регулирования температуры теплоносителя FLU. При помощи таблицы на стр.14 каталога выбираем типоразмер наиболее подходящей насосной группы (в нашем случае DN40, FLU.40.250).
